Prúdový mlyn s fluidným lôžkom
  • Prúdový mlyn s fluidným lôžkom

Prúdový mlyn s fluidným lôžkom

Veľkosť častíc produktu: D50 nastaviteľná medzi 1 a 45 μm.
Výrobná kapacita: 0,1-10 t/h

Vlastnosti: Po ochladení, prefiltrovaní a vysušení je stlačený vzduch vstrekovaný cez trysky do nadzvukového prúdu do mlecej komory. Tlakový rozdiel fluidizuje materiál a zrýchlený materiál sa zbieha v priesečníku viacerých dýz, čím sa vytvára intenzívny náraz, kolízia, trenie a strih, čo vedie k ultrajemnému zmenšeniu veľkosti častíc. Proces brúsenia sa spolieha na vlastné kolízie materiálu, vďaka čomu je zariadenie odolné voči opotrebovaniu a vyrába produkty vysokej čistoty. Ide o nízkoteplotné brúsenie bez médií a počas procesu je možné použiť ochranu inertným plynom.

Použiteľné odvetvia: Čisté chemikálie, potraviny, liečivá, minerály a iné priemyselné odvetvia. Zvlášť vhodné na brúsenie materiálov s vysokou tvrdosťou, vysokou čistotou a vysokou pridanou hodnotou, najmä materiálov citlivých na teplo, materiálov s nízkou teplotou topenia a materiálov s obsahom cukru.

poslať dopyt
PREV：Vzduchový klasifikátorĎALEJ：Diskový prúdový mlyn
Product AdvantagesWorking PrincipleTechnical Specifications

Výhody produktu

  1. Rozsah veľkosti častíc (D50): 1-45 mikrónov, s vynikajúcou sféricitou a úzkou distribúciou veľkosti častíc.
  2. Proces pulverizácie sa uskutočňuje kolíziou samotných materiálov, výsledkom čoho je plne autogénne mletie, vysoká čistota produktu a minimálne opotrebovanie zariadenia.
  3. Konštantná alebo nízkoteplotná pulverizácia bez obsahu médií je obzvlášť vhodná na pulverizáciu materiálov citlivých na teplo, s nízkou teplotou topenia, s obsahom cukru a prchavých materiálov.
  4. Vhodné na suché drvenie rôznych materiálov s tvrdosťou Mohs 9 alebo menej, najmä na drvenie materiálov s vysokou tvrdosťou, vysokou čistotou a vysokou pridanou hodnotou.
  5. Celý systém sa vyznačuje uzavretým rozprašovaním, výsledkom čoho je nízka prašnosť a hladina hluku, čo zaisťuje čistý a ekologický výrobný proces.
  6. Rýchlosť rotora triediča je riadená premenlivou frekvenciou, čo umožňuje flexibilné nastavenie distribúcie veľkosti častíc.
  7. Riadiaci systém je programovateľný a ľahko ovládateľný.
  8. Voliteľná konštrukcia odolná voči výbuchu s možnosťou rozšírenia na systém cirkulácie dusíka spĺňa požiadavky na ultrajemnú pulverizáciu horľavých, výbušných a oxidovateľných materiálov.

Pracovný princíp

Prúdový mlyn spolu s cyklónovým separátorom, zberačom prachu a ventilátorom s indukovaným ťahom tvoria kompletný systém rozprašovania. Po prefiltrovaní a vysušení sa stlačený vzduch vstrekuje vysokou rýchlosťou do rozprašovacej komory cez Lavalovu dýzu. Na priesečníku viacerých prúdov vysokotlakového vzduchu je materiál opakovane rozdrvený zrážkou, trením a strihom. Poháňaný nasávaním ventilátora je práškový materiál unášaný pozdĺž stúpajúceho prúdu vzduchu do klasifikačnej zóny. Silná odstredivá sila generovaná vysokorýchlostnou rotujúcou klasifikačnou turbínou oddeľuje hrubé a jemné materiály. Jemné častice, ktoré spĺňajú požadovanú veľkosť častíc, prechádzajú triediacim kolesom a sú zhromažďované v cyklónovom odlučovači a zberači prachu, zatiaľ čo hrubé častice klesajú do pulverizačnej zóny na ďalšie mletie.

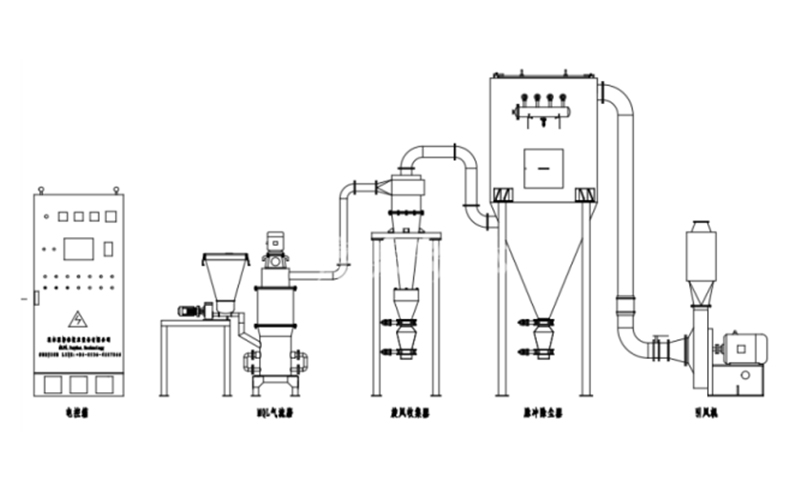

Vývojový diagram procesu:

Technické špecifikácie

Horizontálny typ

Parameter/Špecifikácia KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Veľkosť podávaných častíc (mm) <3 <3 <3 <3 <3 <3 <3
Jemnosť produktu (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Výrobná kapacita (kg/h) 2 - 30 30 - 200 50 - 500 100 – 1000 200 – 2500 500 – 3500 800 – 7500
Spotreba vzduchu (m³/min) 3 6 10 20 40 60 120
Tlak vzduchu (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Inštalovaný výkon (kw) 21 42 85 147 282 415 800

Vertikálny typ

Parameter/Špecifikácia MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Veľkosť podávaných častíc (mm) <3 <3 <3 <3 <3 <3 <3
Jemnosť produktu (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Výrobná kapacita (kg/h) 2 - 30 30 - 200 50 - 500 100 – 1000 200 – 2500 500 – 3500 800 – 7500
Spotreba vzduchu (m³/min) 3 6 10 20 40 60 120
Tlak vzduchu (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Inštalovaný výkon (kw) 21 42 85 147 282 415 800
