Vysokodisperzný klasifikátor prášku na báze vírivých prúdov

Výhody produktu

1. Využíva dvojstupňovú separáciu a trojstupňovú disperziu, čo má za následok vysokú presnosť klasifikácie a o 20-30 % vyššiu účinnosť klasifikácie ako tradičné klasifikátory O-SEPA.
2. Jeho racionálna štruktúra umožňuje široké variácie v klasifikačnom objeme vzduchu, výkone a rýchlosti podávania bez ovplyvnenia účinnosti klasifikácie, čo vedie k vysoko stabilnému klasifikačnému výkonu.
3. Jeho stabilný princíp klasifikácie kombinuje viaceré princípy klasifikácie a využíva aerodynamickú analýzu na optimalizáciu celého prietokového poľa, čím výrazne znižuje odpor zariadenia, dosahuje vysokú účinnosť klasifikácie a výrazne znižuje spotrebu energie. Rotor triediča je vybavený patentovaným usmerňovačom vírivých prúdov, ktorý zabezpečuje relatívnu chybu menšiu ako 5 % v poli prúdenia vzduchu.
4. Klasifikátor využíva plynulú reguláciu rýchlosti, čo umožňuje pohodlné nastavenie jemnosti a spoľahlivú citlivosť.
5. Nový dizajn spodného tesnenia ložiska hlavného hriadeľa účinne eliminuje problémy, ako je vnikanie prachu a únik mazacieho oleja, čím sa efektívne predlžuje životnosť triediča.

Pracovný princíp

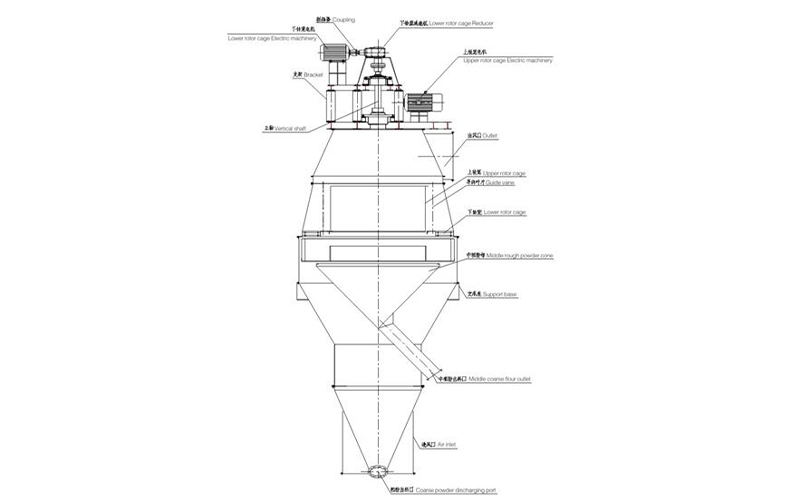

Materiál opúšťajúci mlyn je privádzaný cez výťah cez dva bočné vstupy. Rotujúce rozmetadlo rovnomerne rozdeľuje materiál v stúpajúcom prúde vzduchu medzi krytom a rozmetadlom, kde prechádza prvotnou klasifikáciou. Nedispergované aglomeráty a veľké častice padajú do čistiaceho zariadenia. Prúd primárneho a sekundárneho vzduchu cez čistiace zariadenie ďalej čistí materiál pod rozmetadlom, čo umožňuje veľkým časticiam klesnúť do kužeľa na zber hrubého prášku. Zvyšný materiál spolu so stúpajúcim prúdom vzduchu opäť vstupuje do prúdu vzduchu medzi krytom a rozmetadlom.

Prachový plyn je vedený vodiacimi lopatkami do primárnej separačnej zóny medzi rotujúcou klietkou a vodiacimi lopatkami. Princíp separácie dosahuje efektívnu separáciu vyvážením odstredivej sily a odporu vzduchu (Stokesova sila). Keď sa klietkový rotor, zložený z vertikálnych lopatiek, otáča, tlakový rozdiel medzi vnútornou a vonkajšou stranou rotora udržuje konštantnú hodnotu v celej separačnej zóne, čím sa zabezpečuje stabilné a rovnomerné prúdenie vzduchu a vytvárajú sa optimálne podmienky pre presné oddeľovanie. Každá častica dostáva viacero príležitostí na oddelenie zhora nadol. Úpravou otáčok rotora vstupujú do dutiny rotora častice zodpovedajúce veľkosti rezu. Potom sú prúdením vzduchu unášané cez horný výstup a zachytávané do vrecového filtra, kde sú následne transportované do hotového výrobku. Častice väčšie ako veľkosť rezu vstupujú do kužeľa stredne hrubého prášku cez medzeru medzi rotorom a hornou prírubou kužeľa stredne hrubého prášku a sú posielané do žľabu na hrubý prášok cez fluidizačné zariadenie a vracajú sa do brúsnej hlavy.

Technické špecifikácie
