Inteligentné zariadenie na presnú klasifikáciu prášku s dvojitým pohonom

Výhody produktu

1. Materiál je rozdelený do troch kategórií: hrubý prášok (>200 µm), stredne hrubý prášok (200 µm < d < 30 µm) a jemný prášok (<30 µm). Primárna a sekundárna klasifikačná zóna predbežne oddeľuje hrubé častice od zmiešaného prášku, čím sa eliminuje interferencia od hrubých častíc. Výsledkom je vysoká presnosť klasifikácie a účinnosť separácie presahujúca 80 %.
2. Pokročilá a racionálna štruktúra
   To umožňuje široké variácie v objeme separačného vzduchu, výkone a rýchlosti podávania bez ovplyvnenia účinnosti separácie, čo vedie k vysoko stabilnému klasifikačnému výkonu.

3. Pokročilý princíp klasifikácie
   Kombináciou viacerých separačných princípov je celé prietokové pole optimalizované pomocou metód aerodynamickej analýzy. Výsledné rovnomerné a stabilné pole prúdenia vzduchu na povrchu separačných krúžkov: relatívna chyba rýchlosti prúdenia vzduchu v ktoromkoľvek bode je < 5 %.
   Odpor zariadenia je výrazne znížený, čo vedie k výraznej úspore energie.

4. Klasifikátor využíva plynulú reguláciu rýchlosti.
   Jemnosť je možné ľubovoľne nastavovať, čím je zaistená vysoká citlivosť a spoľahlivosť.

5. Priestorové rozmery separačnej a zdvíhacej zóny boli optimalizované. Jeho kompaktná štruktúra a malé rozmery ho predurčujú pre brúsne systémy s uzavretým okruhom pozostávajúce z akéhokoľvek brúsneho zariadenia. Je vhodný pre prestavby mlynov s otvoreným okruhom, jednookruhové mlyny a dvojokruhové mlyny, najmä pre semifinálové a konečné mlecie systémy s valcovými lismi.
6. Odolná a dlhotrvajúca životnosť zariadenia.
   Veľmi náchylné na opotrebovanie, vrátane komory na výber prášku, cyklónu, slimákového rohu, vzduchových lopatiek a rotora, sú vyrobené z materiálov odolných voči opotrebovaniu alebo ošetrené procesmi proti opotrebeniu, čím sa efektívne predlžuje ich životnosť.

7. Nová konštrukcia tesnenia spodného ložiska hlavného hriadeľa účinne eliminuje dva hlavné problémy: prenikanie prachu a únik maziva, čím sa efektívne predlžuje životnosť spodného ložiska.
8. Prevodovka s dvoma pohonmi a štruktúra s dvojitou klietkou zaisťujú presnejšiu klasifikáciu materiálu.

Pracovný princíp

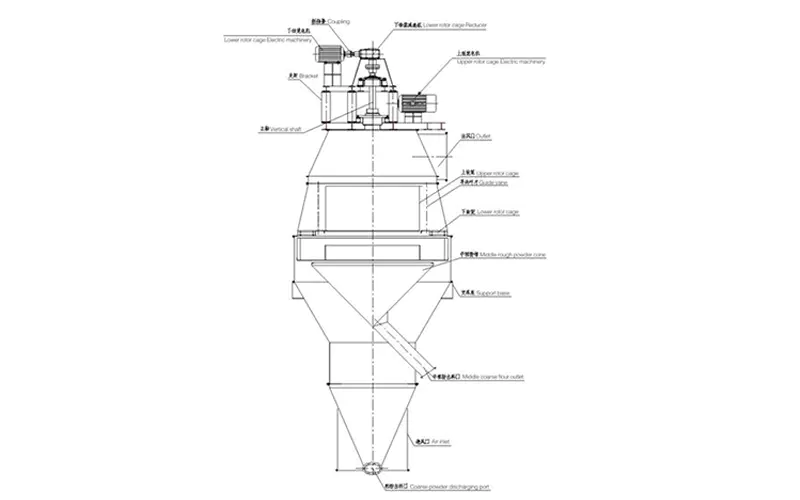

Po rozbití a klasifikácii práškovým klasifikátorom typu V materiál sleduje prúdenie vzduchu do spodnej oblasti výberu prášku inteligentného zariadenia na presné triedenie prášku s dvojitým pohonom. Po triedení spodnou otočnou klietkou sa hrubé častice s d ≥ 0,2 mm (nastaviteľná veľkosť častíc) najskôr triedia a cez vypúšťacie potrubie sa vrátia do vážiacej nádoby. Materiály s d < 0,2 mm pokračujú v stúpaní s prúdom vzduchu cez spodné rotačné klietkové zariadenie a vstupujú do hornej oblasti výberu prášku, kde sú ďalej triedené vodiacimi lopatkami a horným klietkovým rotorom. Proces horného triedenia dosahuje predovšetkým efektívnu klasifikáciu založenú na rovnováhe medzi odstredivou silou a odporom vzduchu (Stokesova sila). Keď sa klietkový rotor, zložený z vertikálnych lopatiek v inteligentnom zariadení na presné triedenie prášku s dvoma pohonmi, otáča, tlakový rozdiel medzi vnútornou a vonkajšou stranou rotora sa udržiava na konštantnej hodnote v celej oblasti výberu prášku, čím sa zabezpečuje stabilné a rovnomerné prúdenie vzduchu a vytvárajú sa vynikajúce podmienky pre presný výber prášku. Každá častica materiálu má možnosť opakovane triediť zhora nadol. Okrem toho sa vykonávajú viaceré procesy triedenia pri presnej rovnováhe odstredivej sily a horizontálneho odporu vzduchu. Stredne hrubý prášok s veľkosťou častíc 0,032 mm≤d≤0,2 mm (nastaviteľné) vstupuje do guľového mlyna cez kužeľ stredne hrubého prášku; jemný prášok s veľkosťou častíc d≤0,032 mm (nastaviteľný) prechádza cez hornú otočnú klietku a je vypúšťaný spolu s prúdom vzduchu. Zhromažďuje sa zberným zariadením a potom vstupuje do systému cementových produktov.

Technické špecifikácie
