Ultrajemný práškový klasifikátor

Výhody produktu

V porovnaní s tradičnými práškovými triedičmi ponúka triedič ultrajemných práškov série TS-CX nasledujúce vynikajúce výhody:

1. Princíp stabilnej klasifikácie. Jeho jedinečný štrukturálny dizajn využíva bočné podávanie, nadol sa pohybujúci rozmetací disk a nadol vstupujúci prúd vzduchu, pričom integruje princípy klasifikácie gravitácie, odstredivého a planárneho víru na dosiahnutie viacstupňovej separácie.
2. Vysoká prispôsobivosť. Nastaviteľná rýchlosť a objem vzduchu klietkového rotora umožňuje spracovanie práškov s rôznymi hustotami a požiadavkami na jemnosť, ako je odsírovací prášok na báze vápnika, ultrajemný kaolín, oxid titaničitý, mikroprášok trosky, ultrajemný popolček a cement. Môže sa použiť ako pomocné zariadenie pre systémy mletia s uzavretým okruhom alebo ako priamy triedič práškov, ako je popolček.
3. Pohodlné ovládanie jemnosti. Hlavný hriadeľ triediča využíva plynulú reguláciu rýchlosti, ktorá umožňuje pohodlné ovládanie jemnosti jednoduchou zmenou rýchlosti hlavného hriadeľa a objemu vzduchu ventilátora. Rozsah nastavenia je široký a nastavenie jemnosti je pohodlné, citlivé a spoľahlivé.
4. Výrazná úspora energie. Celý systém zariadenia má zjednodušený dizajn, výrazne znižuje odpor systému a dosahuje významné úspory energie.
5. Vysoký výber prášku a účinnosť klasifikácie. Stroj dosahuje účinnosť výberu prášku viac ako 85 %.
6. Vylepšená kvalita produktu. Plocha povrchu hotového produktu môže dosiahnuť viac ako 450 m²/kg, pričom zvyšok na site 45 µm je menší ako 5 %.
7. Dlhá životnosť. Vysoko opotrebiteľné komponenty, ako je triediaci disk, cyklónový slimák, vodiace lopatky, lopatky rotora, lopatky so vzduchovým uzáverom rotora a kužeľ hrubého prášku prechádzajú úpravou proti opotrebovaniu. Triedič je obložený novou doskou zo zliatiny odolnej voči opotrebovaniu, čím sa výrazne znižuje opotrebenie a efektívne sa predlžuje životnosť zariadenia.
8. Chladiaci systém spodných ložísk hlavného hriadeľa využíva princípy návrhu podmorského mazania inštitútu Tianjin a zahŕňa dovážané nemecké tesnenia, ktoré účinne riešia dva hlavné problémy úniku mazacieho oleja a vnikania popola do ložísk, čím sa účinne predlžuje životnosť spodného ložiska. 9. Celý stroj je pred opustením továrne podrobený testu dynamického vyváženia, aby sa zabezpečilo, že presnosť dynamického vyváženia dosiahne úroveň G63; obehový ventilátor vybavený klasifikátorom má integrálnu oceľovú konštrukciu a je inštalovaný na základni s elastickými podložkami tlmiacimi nárazy, čo znižuje vplyv vibrácií ventilátora na základ a robí celý stroj veľmi stabilným počas prevádzky.

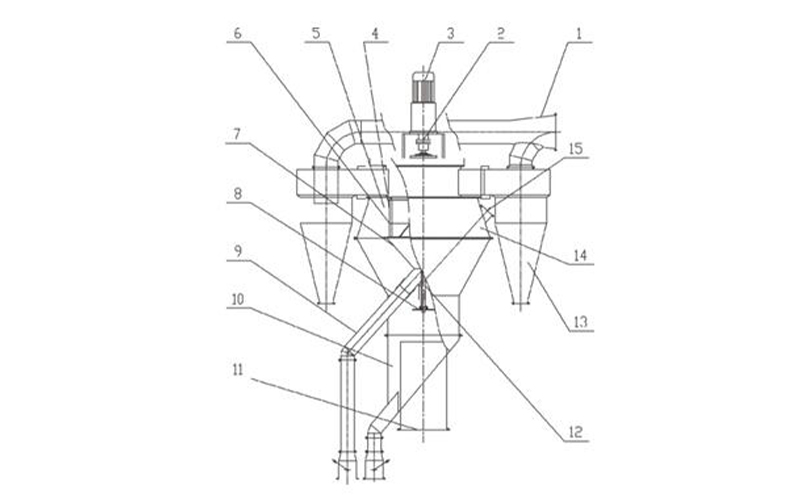

Pracovný princíp

Vďaka vylepšeniam má tento produkt teraz tri odlišné časti: disperziu prášku, klasifikáciu a zber.

1. Rozptyľovacia časť: Zásobník rozmetadla bol presunutý z hornej časti otočnej klietky na spodok spodného kužeľa, prívodný otvor bol premiestnený na vonkajšiu stranu otočnej klietky a prívod vzduchu bol presunutý zo strany na spodok smerom k podnosu nanášania. Tieto vylepšenia priniesli nasledujúce výhody:

(1) Účinné oddelenie disperzných a selekčných oblastí eliminuje interferenciu medzi hrubými a jemnými časticami počas procesu klasifikácie, zabraňuje nafúknutiu malého množstva hrubého prášku do hotového výrobku a zužuje rozsah distribúcie veľkosti častíc. Bola vytvorená nižšia klasifikačná zóna, čím sa znižuje zaťaženie hlavnej klasifikačnej oblasti.

(2) Prepnutie na nižší prívod vzduchu zvyšuje rýchlosť rozptylu materiálu pod podnosom rozmetadla, rozširuje priestor rozptylu a výrazne zlepšuje rozptyl krmiva. To tiež eliminuje nerovnomernú distribúciu vzduchu v klasifikačnej oblasti spôsobenú bočným prívodom vzduchu, čím sa znižuje odpor vetra.

2. Klasifikačná sekcia: Štrukturálne vylepšenia vytvárajú hornú a dolnú klasifikačnú zónu.

Zóna nižšej klasifikácie vykonáva primárne klasifikáciu podľa gravitácie. Materiál sa rozptyľuje z rozmetávacieho kotúča a vietor ho vyfukuje nahor. Na materiál pôsobí gravitácia a odpor vetra, čo spôsobuje, že hrubé častice klesajú a jemnejšie častice stúpajú spolu s vetrom, čo vedie ku klasifikácii. Keď jemné častice stúpajú s vetrom, rozšírený prierez valca znižuje rýchlosť vetra, čo spôsobuje, že niektoré väčšie častice menia smer a klesajú, čo vedie k ďalšej klasifikácii.

V hornej klasifikačnej zóne je celé pole prúdenia optimalizované pomocou aerodynamickej analýzy. Začlenená je zóna klasifikácie vírov, zložená zo zakrivených vodiacich lopatiek a klietkového rotora. To zaisťuje rovnomerné a stabilné pole prúdenia vzduchu na povrchu klasifikačného krúžku. Relatívna chyba v rýchlosti prúdenia vzduchu v ktoromkoľvek bode na rovnakom vertikálnom povrchu je menšia ako 3 %, čo zaisťuje presnú klasifikáciu. Prúd vzduchu, ktorý prenáša prášok, vstupuje medzi zakrivené vodiace lopatky a klietku, čo vedie ku klasifikácii odstredivej sedimentácie. Klasifikačný rotor v tvare disku sa otáča konštantnou rýchlosťou a vytvára stabilné rotujúce pole prúdenia vzduchu v triediči. Tento vírivý prúd vzduchu pôsobí na prášok a vytvára rovnováhu medzi odstredivou silou a odporom, čím sa dosahuje ultrajemná klasifikácia prášku.

3. Zóna zberu: Zber prášku sa vykonáva pomocou vírového cyklónového zberača prachu s nízkym odporom alebo pulzného zberača prachu airbox. (Keďže cyklónové zberače prachu nedokážu zbierať ultrajemné prášky, čo bude mať za následok ultrajemnú cirkuláciu prášku, používa sa zberač prachu s pulzným vakom vzduchového boxu, aby sa zabránilo cirkulácii ultrajemného prášku, zvýšil sa obsah ultrajemného prášku v produkte a zlepšila sa účinnosť výberu prášku. Toto je voľba používateľa.)

Technické špecifikácie
