JSP triedič ultrajemného prášku

Výhody produktu

(1) Použitie triediča ultrajemného prášku série JSP vytvára potrebné podmienky na výrobu ultrajemných práškových produktov s vysokou povrchovou hmotnosťou. Ultrajemný práškový klasifikátor série JSP má vyššiu presnosť klasifikácie pre ultrajemné prášky a veľkosť častíc prášku je možné ľubovoľne nastaviť v rozsahu 1 ~ 20 μm. Rozsah jemnosti neminerálneho ultrajemného práškového prípravku je: 650 m/kg ~ 1000 m/kg. Vybavený vysoko účinným guľovým mlynom, teplota materiálu počas spracovania materiálu je nižšia ako 110 ℃ a účinnosť mletia je vyššia.

(2) Klasifikačná účinnosť klasifikátora dosahuje viac ako 80 %. Vďaka vysokej účinnosti výberu prášku sa výrazne zvyšuje výrobná kapacita triediaceho systému. V porovnaní so systémom brúsenia a triedenia s otvoreným okruhom môže zvýšiť produkciu o 25% ~ 50%; zvýšenie sa zvyšuje s poklesom jemnosti.

(3) Spotreba energie je znížená. Spotreba energie na jednotku systému brúsenia sa môže znížiť o 20 % ~ 30 % v porovnaní so systémom brúsenia s otvoreným okruhom. (4) Čisté emisie, vysoká úroveň zdvorilosti, jednoduchý procesný tok. Systém využíva vysokoúčinné zariadenie na zber mikropráškov a pri plnom podtlaku je emisia prachu (za štandardných podmienok) nižšia ako 10 mg/㎡.

(5) Jedinečne navrhnuté pole klasifikačného toku a vertikálne klasifikačné koleso môže klasifikovať veľkosť častíc produktu, znížiť trenie medzi práškom a klasifikačným kolesom a výrazne predĺžiť životnosť klasifikačného kolesa.

(6) Kontaktná časť materiálu používa keramickú alebo austenitickú nehrdzavejúcu oceľ na odolnosť proti opotrebovaniu a dizajn so zaoblenými rohmi zabraňuje spotrebe energie spôsobenej vírivými prúdmi. Odolnosť voči kvapaline je znížená a opotrebovanie je výrazne znížené. Spĺňa požiadavky GMP.

Pracovný princíp

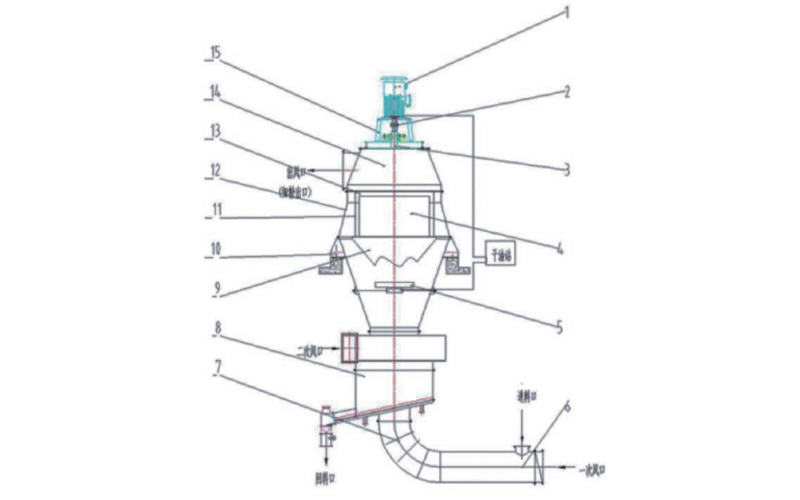

Skriňa pozostáva z horného a spodného kužeľa, tesniaceho krytu a zásobníka popola. Kryt je vybavený nosnými doskami, vodiacimi lopatkami a vzduchovými tesneniami. Revízne dvierka sú umiestnené na bokoch a v hornej časti krytu. Horná časť krytu nesie hmotnosť motora, reduktora a podpier pripojených k hlavnému hriadeľu triediča.

Rotačná časť pozostáva z rotora, spojky a zostavy hlavného hriadeľa. Rotor je spojený s hlavným hriadeľom, ktorý sa otáča cez prevodovku. Rotor je jadrom klasifikátora. Hlavný hriadeľ a ložiská sú namontované na puzdre hlavného hriadeľa. Ložiská sú mazané suchým olejom a utesnené gumovým skeletovým olejovým tesnením.

Rozdrvený materiál sa privádza do vstupu triediča, kde je rozptýlený primárnym prúdom vzduchu a prenášaný medzi vodiace lopatky a rotor. Klasifikácia prebieha v rámci rotujúceho prúdu vzduchu, primárne založená na rovnováhe medzi odstredivou silou a dostredivou silou rotujúceho prúdu vzduchu, čím sa dosiahne efektívna klasifikácia. Sekundárny prívod vzduchu slúži ako prívod vzduchu do zariadenia na rozptyl vzduchu. Hrubé častice prúdia smerom nadol do zariadenia, kde sú rozptýlené a oddelené sekundárnym prúdom vzduchu na vodiacich lopatkách. Nevybrané jemné častice sú unášané nahor prúdom vzduchu a znovu vstupujú do primárnej separačnej zóny. Ďalšie hrubé častice prúdiace nadol prechádzajú cez násypku a sú ďalej oddelené terciárnym vzduchom, ktorý ďalej odstraňuje všetky jemné častice zmiešané s hrubým práškom. Zvolený hrubý prášok sa vypustí cez výstup hrubého prášku. Jemný prášok sa vypúšťa cez stred rotora spolu so vzduchom cez zakrivenú rúrku a zhromažďuje sa v zberači prachu ako hotový výrobok.

Tento stroj pracuje pod podtlakom a separačným vzduchom môže byť vzduch naplnený prachom, vonkajší vzduch alebo zmes oboch. Primárne a sekundárne plyny vstupujú do triediča z ich príslušných prívodov vzduchu, vytvárajú víry cez pevné vodiace lopatky pod určitým uhlom a mriežkou rotora a terciárny vzduch je vháňaný do triediča zo spodnej časti zariadenia na rozptyl prúdu vzduchu.
