Dvojrotorový triedič prášku

Výhody produktu

Pri výrobe cementu sa teraz široko používajú brúsne systémy s kruhovým prietokom na zlepšenie účinnosti brúsneho systému a zníženie spotreby energie produktu. Ako kľúčový komponent tohto systému stabilný výkon klasifikátora priamo ovplyvňuje efektívnosť systému. Preto je vývoj klasifikátorov dlhodobo stredobodom pozornosti výskumných ústavov a priemyselných a banských podnikov.

Vysokoúčinný antikondenzačný kombinovaný dvojrotorový klasifikátor série JND je nový typ klasifikátora vyvinutý nezávisle technikmi v Jiangsu Jinengda Building Materials Equipment Co., Ltd., ktorý kombinuje medzinárodnú technológiu klasifikátora s optimálnou aplikáciou teórie planárnych vírivých prúdov na klasifikátory cyklónového typu. Ukázalo sa, že dosahuje účinnosť triediča 85-90%, ponúka pohodlné a flexibilné nastavenie jemnosti a stabilný a spoľahlivý výkon.

V porovnaní s tradičnými triedičmi má vysokoúčinný, antikondenzačný, kombinovaný dvojrotorový triedič série JND nasledujúce jedinečné výhody:

1. Využíva odnímateľný modulárny rozptylový kotúč vrtuľového typu. To nielen rozptýli materiál, ale tiež generuje vzostupný prúd, ktorý spôsobí, že častice materiálu na disku vrie a rozptýli sa, čím sa zlepší klasifikácia a rozptýlenie častíc materiálu.

2. Vyznačuje sa pokročilým princípom klasifikácie. Kombináciou viacerých mechanizmov na separáciu prášku stroj využíva rovnováhu medzi protichodnými odstredivými silami a dostredivým nasávaním prúdu vzduchu. Materiál prechádza separačnou zónou s odlišnými separačnými rozhraniami, čo vedie k vysokej presnosti klasifikácie.
3. Tandemový spodný klietkový rotor zdvíha a rozptyľuje hrubý prášok oddelený v hornej separačnej komore, čím ďalej oddeľuje kvalifikovaný jemný prášok a zároveň zabezpečuje rovnomerné vírivé prúdenie vzduchu v rámci stroja.
4. Hlavný hriadeľ triediča sa vyznačuje plynulou vysokou rýchlosťou, ktorá umožňuje pohodlné, citlivé a spoľahlivé nastavenie jemnosti v širokom rozsahu nastavenia.
5. Prepracovaná separačná zóna bola optimalizovaná, aby sa zväčšila jej priestorová plocha a zlepšila sa účinnosť separácie.
6. Používa sa nízkoodporový cyklónový zberač prachu, výsledkom čoho je nízky odpor a vysoká účinnosť zberu prachu.
7. Rôzne antikondenzačné zariadenia, vrátane elastického zametača, boli v stroji optimalizované pre vynikajúcu antikondenzačnú účinnosť.
8. Všetky zraniteľné oblasti sú chránené novými viacstupňovými obkladmi, čím sa efektívne predlžuje životnosť hlavnej jednotky.
9. Rotačný systém využíva systém suchého oleja, ktorý úspešne rieši problém opotrebenia ložísk. 10. Použitie hyperstatickej konštrukcie zabezpečuje prakticky bezvibračný chod celého stroja; použitie prachotesného ventilátora redukujúceho vibrácie znižuje vibrácie systému.
10. Rúry na hrubý a jemný prášok využívajú dvojité vzájomne blokované vzduchové ventily, čím sa výrazne znižuje únik vzduchu a prekonáva sa problém s vysokou tvorbou prachu pri predchádzajúcich koncentrátoroch prášku.

Pracovný princíp

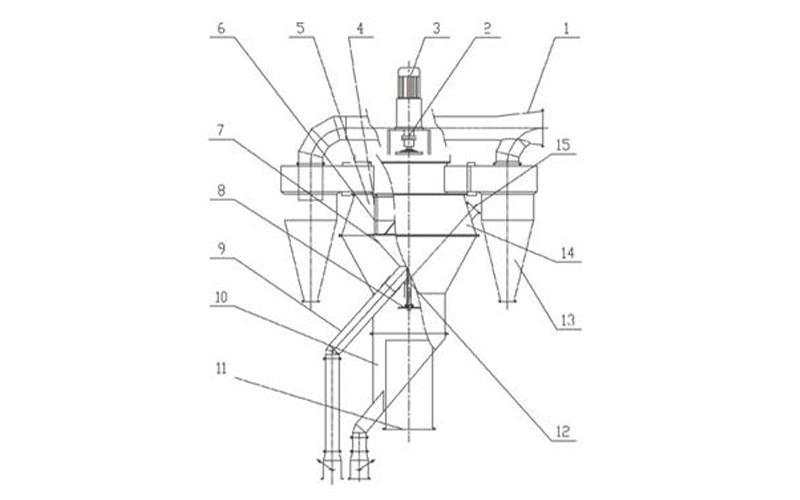

1. Výfukový materiál vstupuje do vnútorného plášťa triediča z hornej násypky a padá na integrovaný vrtuľový rozptylový kotúč, ktorý je integrovaný s rotorom. Disk je poháňaný vysokou rýchlosťou otáčania a je rozptýlený vo všetkých smeroch. Súčasne stúpajúci prúd generovaný lopatkami vrtule zdvíha materiál smerom nahor, čím sa na lopatkách vrtule vytvára bod varu. Jemnejšie častice sa vznášajú nahor, vznášajú sa a dispergujú, zatiaľ čo hrubšie alebo ťažšie materiály sú rozptyľované čepeľami disku a padajú pozdĺž steny valca, čím sa dokončuje separačný proces.
2. Pod rozptyľovacím kotúčom je spodný klietkový rotor 10. Spodný klietkový rotor otáčajúci sa s hlavným hriadeľom vytvára vír, ktorý znovu rozptyľuje hrubé a ťažké materiály, ktoré padajú pozdĺž steny valca. Jemnejšie častice sa zdvihnú nahor a vrátia sa do cirkulujúceho vzduchu na ďalšiu klasifikáciu. Hrubé častice potom prechádzajú odkvapkávacím mechanizmom a sú vypúšťané z vnútorného kužeľa.
3. Nad rozptylovým kotúčom je klietkový rotor 6. V komore na výber prášku prúd vzduchu blízko povrchu triediaceho prstenca horného klietkového rotora a materiál v ňom rozptýlený rotujú vysokou rýchlosťou, poháňané prstencom. Tento vysokorýchlostný vír vytvára rovnomerný, intenzívny vír okolo prstenca. V rámci tejto oblasti zostáva vzťah medzi odstredivou silou a sacou silou na všetkých miestach konštantný. Odstredivá sila pôsobiaca na materiál v prúde vzduchu môže byť nastavená nastavením rýchlosti hlavného hriadeľa 3 motora 2. Táto sila sa zvyšuje so zvyšujúcou sa rýchlosťou. Ak objem vzduchu zostane konštantný, veľkosť rezaných častíc sa zníži, čo vedie k jemnejšiemu produktu. Výsledkom zníženia rýchlosti je hrubší produkt.
4. Po triedení horným klietkovým rotorom sú jemné častice transportované s cirkulujúcim vzduchom do rôznych externých cyklónových zberačov prachu. Novo navrhnuté cyklónové zberače prachu majú vzduchové vedenia na vstupe vzduchu, reflexnú clonu na vnútornom kuželi a obmedzovač rýchlosti na spodnom konci, čím sa výrazne znižuje odpor kvapaliny v cyklónovom zberači prachu. Cirkulujúci vzduch, poháňaný vzduchovými vedeniami, vstupuje do cyklónových kolektorov vysokou rýchlosťou. Rýchlosť vetra sa náhle zníži v rozšírenej časti rohu slimáka, čo urýchľuje sedimentáciu častíc a tiež zlepšuje účinnosť zachytávania prachu cyklónovým zberačom prachu.
